自限溫電伴熱帶，恒功率電熱帶，發熱電纜工作原理
2014-3-1 來源： 瀏覽：5029

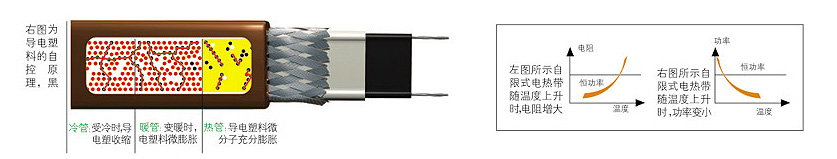

自限溫電熱帶發熱原理圖
自限溫電熱帶的帶芯是一種很復雜的高分子復合物，它由多種材料和導電介質復合而成，經過特定的化學變化和物理處理之后擠出成型，在兩條平行導線之間組成的一條保持連續平行的加熱原件。在加熱過程中，這個高分子材料的內部半導體通道的數量----電阻發生了驚人的正溫度系數(簡稱PTC效應)的變化，且具有特殊的分子記憶能力，而且這種記憶性反應強烈。當環境溫度升高時，高分子聚合物微分子膨脹，碳粒漸漸分開，引起了電路中斷，電阻上升，伴熱線自動減少功率輸出；當環境溫度降低時，高分子聚合物微粒間距又收縮變小，碳粒相應連接起來形成電路，伴熱線發熱功率又自動上升；當環境溫度處于某一穩定狀態時，系統將達到熱輸出穩定，使其具有溫度自限性。它控制溫度不會過高亦不會過低，能自動調解。從而，達到了安全可靠的目的。
自溫式電熱帶屬并聯型帶狀物，所以在加熱帶內任何局部(微少段長)都具有單獨適應環境溫度變化的自動(任意溫度一功率輸出)調節功能。因而它可以任意切割，在允用長度范圍內可適應不同長度需求，這對現場安裝與施工極為方便。
自溫式電熱帶是一種生產不限長度，平行導線的電伴熱補償器件，其結構簡單，外形扁平光滑，具有一定的可繞性，可以任意平敷，纏繞，應用范圍極廣。
自限式電熱帶伴熱優點
(1) 熱效率高，熱交換效率高達90%～96%，因?yàn)殡姛釒С时馄綘罱柚X膠帶可形成較寬的熱交換面，大大節約能源，具有明顯的經濟效益。
(2) 安裝運行方便。可根據工況狀態的需要任意纏繞、切割。在使用壽命期內基本不需要維修。
(3) 設計量小、施工簡單、維護方便。能大大減少設計、施工和運行費用。
(4) 發熱均勻且控溫準確、快速。不需要溫控器，能進行遠控，實現自動化管理。
(5) 具有防爆、防水及全天候工作性能，可靠性高。功率自調、溫度自控、節能省電、起動電流小、功率長期不衰、使用壽命長。
(6) 無污染，無“跑、冒、滴、漏”等現象，保護環境，利國利民，是國家重點推廣的節能新產品。
(7) 可節省鋼材，節省保溫材料，還能解決其它伴熱方式難以解決的問題。

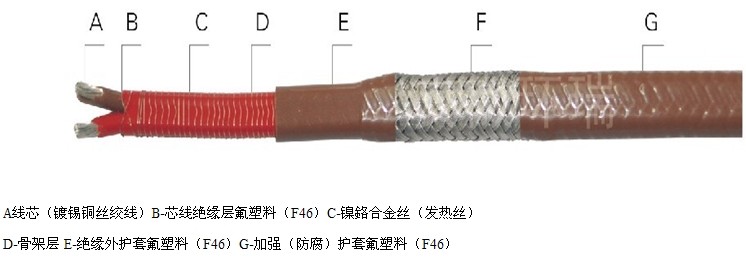

并聯恒功率電熱帶工作原理
電源母線為二根平行絕緣銅線，在絕緣層中間纏繞電熱絲，并將該電熱絲每隔一定距離（即“發熱節長”）與母線連接，形成連續并聯電阻。母線通電后，各并聯電阻發熱，因而形成一條連續的加熱帶。
串聯恒功率電熱帶工作原理：
RDCHR型串聯電伴熱帶是一種由芯線發熱體的電熱產品，即在具有一定電阻的芯線上通過電流，芯線就發出焦耳熱，由于芯線單位長度的電阻和通過的電流。在整個長度上是相等的，各處的發熱量也就是相等的，不會如并聯型電加熱隨著使用長度的增加造成尾端功率低，因此它主要適用于長距離管線的伴熱保溫，用一個電源點供電。
發熱電纜工作原理：
發熱電纜內芯由冷線熱線組成，外面由絕緣層、接地、屏蔽層和外護套組成，發熱電纜通電后，熱線發熱，并在40～60℃的溫度間運行，埋設在填充層內的發熱電纜，將熱能通過熱傳導(對流)的方式和發出的8-13um的遠紅外線輻射方式傳給受熱體。
發熱電纜地面輻射供暖系統的組成及工作原理：
供電線路→變壓器→低壓配電裝置→分戶電度表→溫控器→發熱電纜→通過地板向室內輻射熱量a. 以電力為能源
b. 以發熱電纜作為發熱體
c. 發熱電纜熱傳導機理
（1）發熱電纜通電后便會發熱，其溫度在40℃—60℃，通過接觸傳導，加熱包圍在其周的水泥層，再傳向地板或磁磚，然后通過對流方式加熱空氣，傳導熱量占發熱電纜發熱量的50%。
（2）第二部分是發熱電纜通電后便會產生人體最為適宜的7—10微米的遠紅外線，向人體和空間輻射。這部分熱量也占發熱量的50%，發熱電纜發熱效率近乎100%。
發熱電纜通電后，里面的鎳合金金屬組成的熱線發熱，并在40～60℃的低溫運行，埋設在填充層內的發熱電纜，將熱能通過熱傳導(對流)的方式和發出的8-13μm的遠紅外線輻射方式傳給受熱體。
MI加熱電纜工作原理：

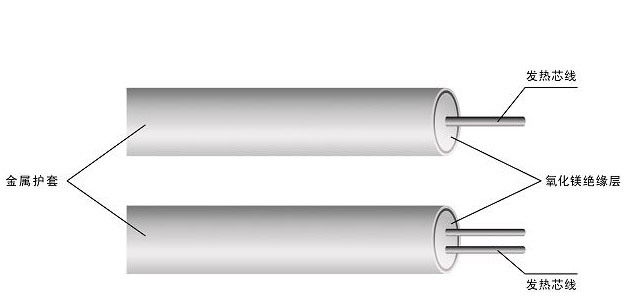

MI加熱電纜（加熱電纜|絕緣電纜|礦物絕緣電纜|鎧裝MI加熱電纜）是采用單根或多根合金電熱絲作為發熱源、高純度、高溫、電熔結晶氧化鎂作導熱絕緣體，無縫連續不銹鋼或銅管作為護套，采用特殊生產工藝制造而成。
