在為相關設備選用電伴熱系統保溫時，配電系統的設計是非常重要的，如果設計的不合理將會直接影響到系統的運行，因此用戶在不了解的情況下不可自行設計選擇配電系統，可以讓電伴熱廠家技術人員進行請教，那么電伴熱系統設計配電箱配置如何搭配呢，下面舉例說明。

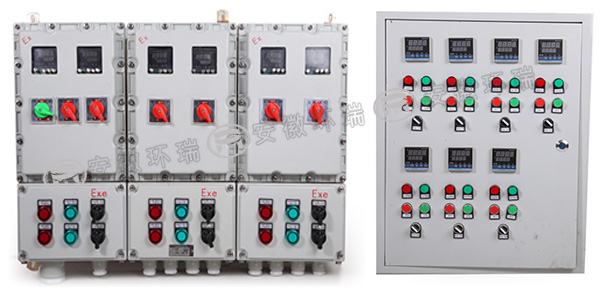

  現有鋼質化學管道一條，管徑為4"，管長100米，其中球閥2只，管托5只。需維持溫度60℃，玻璃纖維保溫，厚度50mm，當地低溫環境溫度-20℃，周圍有腐蝕性氣體，供電電壓220V，根據實例介紹配電箱如何搭配呢。配電箱的裝置：伴熱系統的配電應根據其總負荷及分系統的回路數量來確定，按照相關的一些電器配電設計、規范、要求去進行，并考慮其應有的功能性保護，如：漏電、過載、短路、溫度控制等。根據舉例此配電容量應為P=1.6×實際容量=1.6×4647w=7500w，即單回路7.5kw，220v電壓，帶40A中間接觸器的配電箱能滿足要求。

  電伴熱系統看似簡單，將電伴熱帶纏繞在管道上在配備相關的附件通電就可以保溫了，但是這里面涉及的選型、計算非常的重要，如果型號選擇的不合適，計算的不合理均會影響到設備的保溫效果和系統的使用壽命，所以用戶選擇的時候建議從資質齊全的廠家采購，這樣可以保證質量。
